产品概述：

   ZSH0型气动0型切断球阀与电磁换向阀等气动元件配合，可用于化工、石油、制药、造纸、冶金、污水处理等工业部门的输送管道以及油船、油罐车的管道介质的切断或开启。

它具有如下特点：

1、流通能力大、且介质流向不受限制。

2、密封阀座采用优质塑料等软材料、具有可靠的密封性。

3、除适用于一般的气、液体外,更适用于高粘度，以及带有纤维状和悬浮颗粒的介质。

4、结构简单、维修方便。

□结构及动作原理

   气动0型切断球阀是由0型球阀、气缸式执行机构两大部分及电器元件组成，如图一所示，气缸或执行机构是0型球阀的驱动装置，当压缩气体通过电磁阀或其他控制器进入气缸一端，推动活塞移动，通过活塞杆、曲柄、立轴等传动机构，使球芯以立轴为中心旋转90°，使球阀由开（或关）的状态变为关（或开）的状态。达到对管道内介质的自动控制。

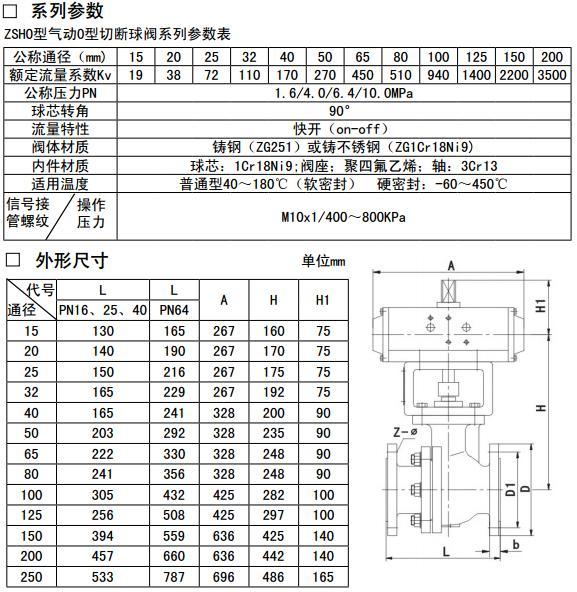

   在气缸式执行机构侧面有二个M10×1（或G1/4"）的螺孔，可以通过连接板安装电磁换向阀，顶部也有二个M10×1的螺孔，可以通过支承件安装二个行程开关，中心旋转顶端可用扳手进行手动操作。见图一。

1、上述结构长度L以GB12221为例，也可以按用户指定其它标准（包括国标标准）或其它非标系列。

2、用户不指定时，阀门法兰我公司按GB9113-2000，也可按用户指定其它标准（包括国际标准，如ANSI、JIS、API等）。

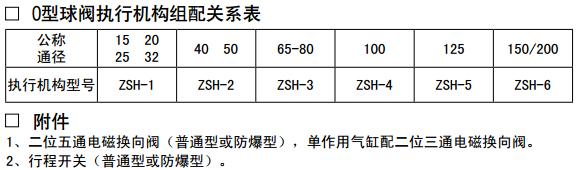

3、所配执行机构以国产DA和ZSH型双作用为基本配制，配弹簧复位（单作用执行机构）或进口执行机构时须特别指明。
